旁邊便是一種極端情況倒扣圖示。途中顯示的是零件在模具中時的零件及模具的橫截面。由三個部分構成的模具，垂直開口。在該例子中，將不可能從垂直開口的模具中取出零件。

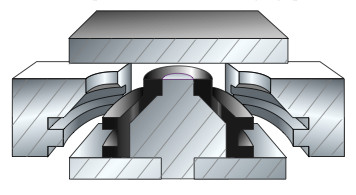

如果倒扣對于零件的功能來說是必不可少的，可以設計一個同時具有水平開口和垂直開口，如下圖所示的模具。當需要從該模具中取出零件時，中心板分開并且零件滑出，比起將倒扣部分從中心孔拉出來更容易。然而，這些種類的模具，建造和使用成本很高，并且會導致相對高的零件成本。
