聚醚醚酮(PEEK)是一種半晶態高性能聚合物材料，由于其穩定的化學性能、高的結構強度和符合骨力學性能，已于2013年被美國食品和藥物管理局（FDA）納入骨科植入材料。目前PEEK材料已廣泛應用于骨科領域的機械支撐應用，如脊柱、胸椎、腰椎和頸椎、骨科和創傷植入物，被認為是未來最有希望取代鈦合金材料。
如何提高PEEK植入材料的生物安全性、生物相容性、成骨效果等生物活性，是進一步擴大該材料應用的重要突破。明尼蘇達橡塑集團秉持秉持把醫療創新更快帶入生活，即將參加2022medtec中國國際醫療器械展覽會，屆時我們將攜各種最新的醫療器械領域的創新技術和產品與大家現場溝通交流。
近日，了解到第四軍醫大學的郭征、李小康聯合北京大學的鄭玉鋒通過3D打印技術，在鎂金屬表面構建了多孔的聚醚醚酮（PEEK）支架，并通過體內外實驗共同驗證了該材料的促血管生成和成骨能力。相關論文“Magnesium surface-activated 3D printed porous PEEK scaffolds for in vivo osseointegration by promoting angiogenesis and osteogenesis”發表在Bioactive Materials雜志上。
1、本文的總體思路是通過熔融成型沉積技術制備3D打印多孔聚醚醚酮植入物，在其表面沉積聚多巴胺（PDA）涂層，并用PDA螯合生物活性鎂離子。作者設計了三個實驗組：純聚醚醚酮支架（PP）、PDA表面修飾聚醚醚酮支架（PPD）和PDA-mg2表面修飾聚醚醚酮支架（PPDM），并在每個實驗中進行比較。用MC3T3-E1和人臍靜脈內皮細胞評價peek多孔支架的生物毒性、成骨和血管生成。將該支架植入兔股骨髁內，評價該材料在體內修復骨缺損過程中的骨整合能力和生物活性
2、多孔peek支架3D打印技術研究作者對3D打印獲得的支架材料進行了力學測試，如孔隙率、孔徑、孔連通性、應力應變、壓縮模量等，證明其力學性能與松質骨相似（圖2）。然后通過掃描電鏡、原子力顯微鏡和水接觸角測試，發現各組支架的表面形貌沒有顯著差異，經PDA修飾后支架的親水性顯著提高。Mg2釋放實驗表明，該支架可以在兩周內連續釋放生物活性金屬離子。

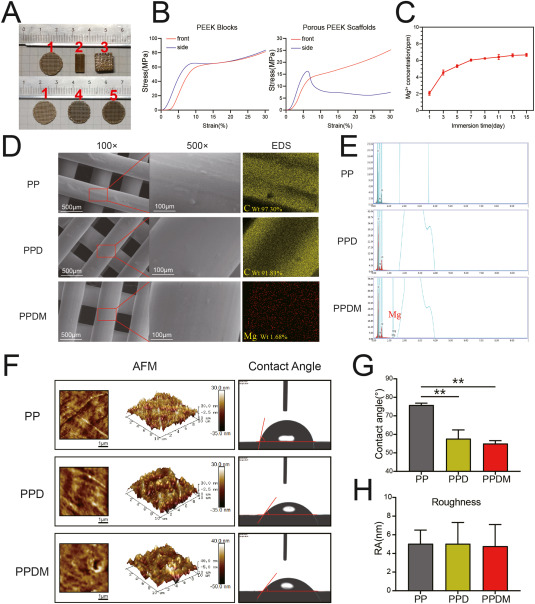

圖1 多孔聚醚醚酮支架的表征和表面
3、多孔Ke支架的生物安全性和生物活性。其次，進行了材料的生物安全性和細胞粘附實驗。通過CCK-8細胞增殖實驗和流式細胞術檢測MC3T3-E1和HUVECs的凋亡，發現PDA和PDA-mg2修飾的支架可以促進細胞增殖，各組之間的凋亡水平沒有顯著差異，證明該材料沒有生物毒性。在細胞粘附實驗中，通過電鏡、纖維肌動蛋白和粘著蛋白的免疫熒光染色，發現修飾后的MC3T3-E1和HUVECs細胞的表面形態比未修飾材料的鋪展面積和粘附相關蛋白的表達量增加。本組實驗證明，Mg2和PDA表面修飾不會抑制細胞增殖或增加細胞凋亡率，并且可以改善細胞在PEEK材料表面的粘附。Mg2可促進MC3T3-E1細胞和HUVEC的增殖，并增加MC3T3-E1和HUVEC中vinculin蛋白的表達。

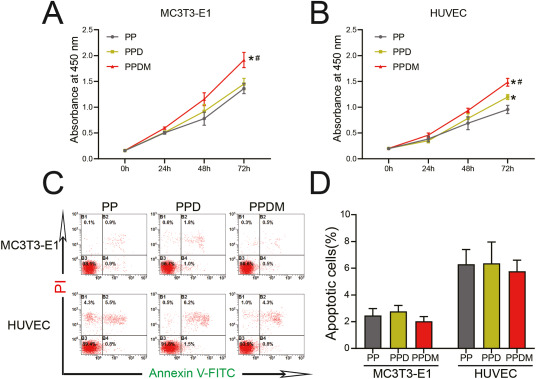

圖2 與多孔peek支架共培養的細胞增殖和凋亡
4、多孔peek支架的體外成骨作用。再次，進行了MC3T3-E1支架的成骨分化實驗。首先，在轉錄水平上，直接接觸共培養后，PPDM和PPD組中Runx2、col1和ALP基因的表達顯著上調，而間接接觸共培養PPDM組中Runx2、col1、ALP和OPN基因的表達與其他兩組相比上調。其次，灰度圖顯示，PPDM中col1、OPN、osterix和Runx2的相對蛋白表達水平高于其他兩組。最后，堿性磷酸酶和茜素紅染色顯示，PPDM組的ALP表達和礦化結節含量高于其他兩組。從那時起，作者證明該材料可以從成骨細胞形成的三個主要階段（成骨細胞粘附和增殖、成骨細胞分化和細胞外基質礦化）促進成骨細胞分化和礦化。
5、研究改性peek支架的體外血管生成作用，并進行HUVEC的遷移和血管生成實驗。細胞劃痕實驗和血管生成實驗表明，與其他樣品相比，PPDM組具有促進細胞遷移和血管生成的作用。在蛋白質水平實驗中，對血管標記物CD31和EMCN進行了westernblotting和免疫熒光染色實驗。發現PPDM相關蛋白的表達量明顯高于其他樣品。已證明PPDM有助于血管生成。

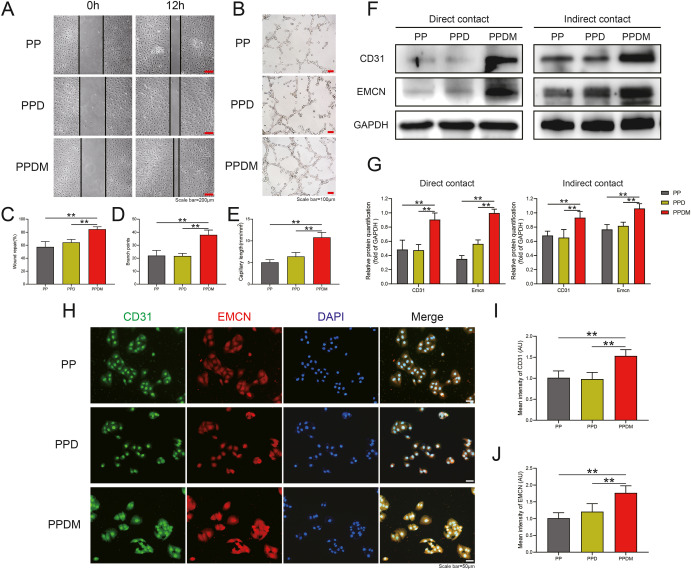

圖3：不同支架對血管內皮細胞遷移和血管生成的影響
6、改性聚醚醚酮支架的體內血管生成研究最終在動物實驗中驗證了PPDM支架的成骨和血管生成作用。從血管生成的角度來看，微CT顯示PPDM支架內的血管更加成熟和連續，PPDM組的bvv/tv、血管直徑和血管密度高于其他樣本。在硬組織切片的血管密度和血管直徑測量中也觀察到類似情況，但植入8周后PPDM組和PPD組之間的血管密度沒有顯著差異。
7、改性聚醚醚酮支架的體內成骨從體內骨整合實驗的角度來看，多孔聚醚醚酮支架中骨向內生長的三維重建結果表明，在植入的早期（4周），PPDM組的骨體積分數顯著高于其他組，12周后PPD和PPDM顯著高于PP組；雖然在植入早期，三組之間的小梁骨厚度沒有顯著差異，但12周后，PPDM組的厚度顯著高于其他組。硬組織切片顯示，在所有時間點，PPD組和PPDM組骨組織與植入物的接觸始終高于PP組。結合PPDM組的Mg2釋放曲線和體外血管生成，可以得出結論，PPDM組支架可以通過在植入后早期釋放鎂離子促進多孔peek支架中的血管生長。

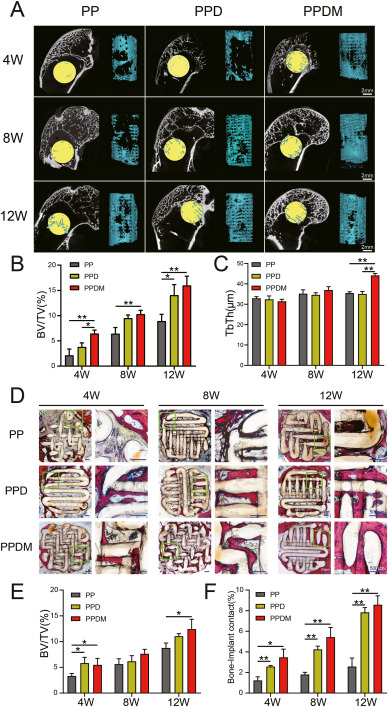

圖4：各組多孔聚醚醚酮支架的體內骨整合
總之，作者證明了3D打印多孔peek結構并在其表面構建pda-mg2生物活性涂層是改善生物惰性材料生物相容性的簡單方法。含鎂生物活性涂層改性聚醚醚酮多孔支架具有良好的生物學功能，如促進細胞增殖和粘附、成骨分化和血管生成。在體內實驗中，PDA涂層顯著改善了多孔peek支架的界面骨結合能力，而鎂離子通過促進早期血管的向內生長增強了多孔peek支架的骨向內生長能力。該方法為聚醚醚酮材料的臨床應用提供了一種新方法。
